JR36熱過載繼電器
一，JR36熱過載繼電器介紹
JR36系列雙金屬片式熱過載繼電器(以下簡稱熱繼電器)適用于交流50Hz,額定共和電壓Ue：AC690V,電流0.25A~160(A)的電路中,對交流電動機的過載和斷相進行保護。
熱繼電器具有整定電流可以調節、溫度補償、斷相保護、自動復位和手動復位任意選擇、能進行線路動作靈活檢査、可手動斷開常閉觸頭(常開觸頭閉合)等功能,其外形尺寸和安裝尺寸與JR16B系列完全一致,是新代較為理想的產品。
產品符合GB14048.1和IEC60947-4-1標準。

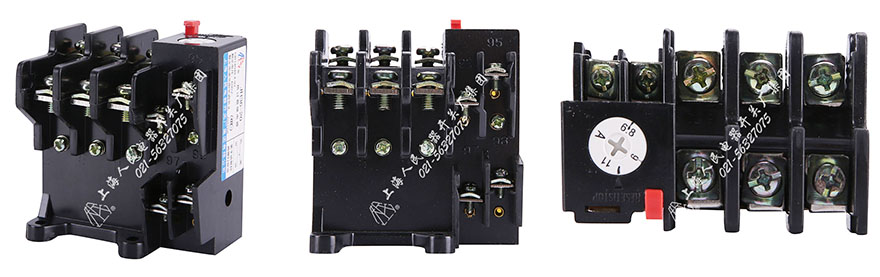

二，JR36熱過載繼電器產品展示

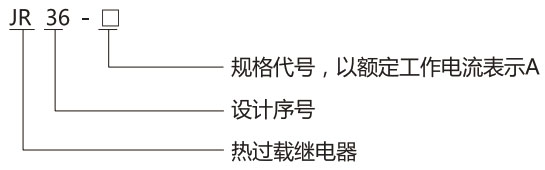

三，JR36型號及含義
常規型號：JR36-20,JR36-63,JR36-160
四，JR36正常安裝與使用條件
● 周圍空氣溫度
周圍空氣溫度不高于+40℃及不低于-5℃；且24小時平均值不超過+35℃；
● 海拔
安裝地點的海拔不超過2000m；
● 大氣條件
濕度空氣相對濕度在+40℃時不大于50%，在較低的溫度下可以有較高的相對濕度，例如+20℃時，相對濕度可達到90%，對由于溫度變化偶爾產生的凝露應采取特殊的措施。
污染等級：3
● 安裝條件
1.安裝類別：Ⅲ
2.安裝位置
按正常位置安裝，安裝面與垂直面的傾斜度不超過±5°，且無顯著振動和沖擊。
● 熱繼電器的防護等級為IP2L0。
五，JR36技術參數

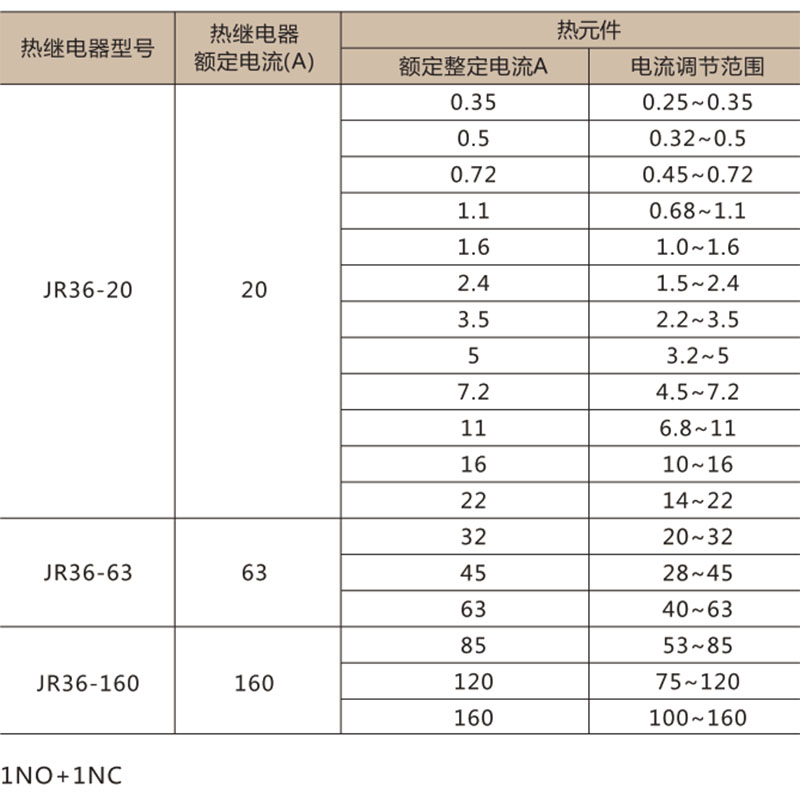

熱繼電器的額定電流、熱元件額定電流、電流調節范圍和推薦熔斷器型號

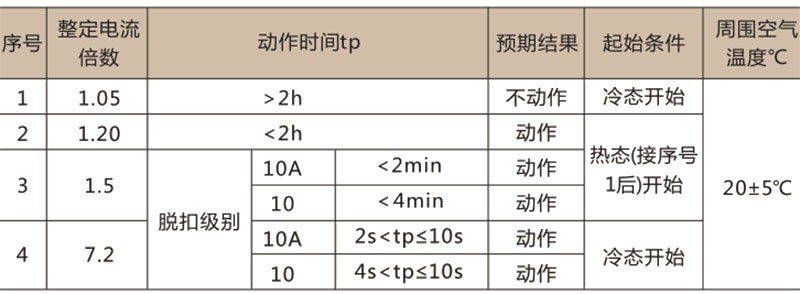

熱繼電器三相平衡地的動作特性
產品脫扣級別：JR36-20為10級，JR36-63、JR36-160為10級。

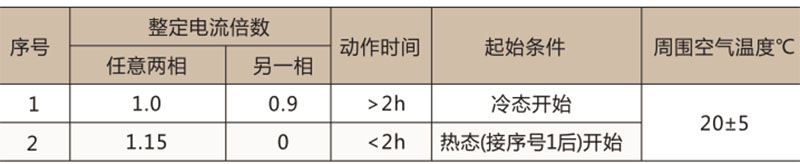

熱繼電器三相不平衡地的動作特性
輔助電路的基本參數

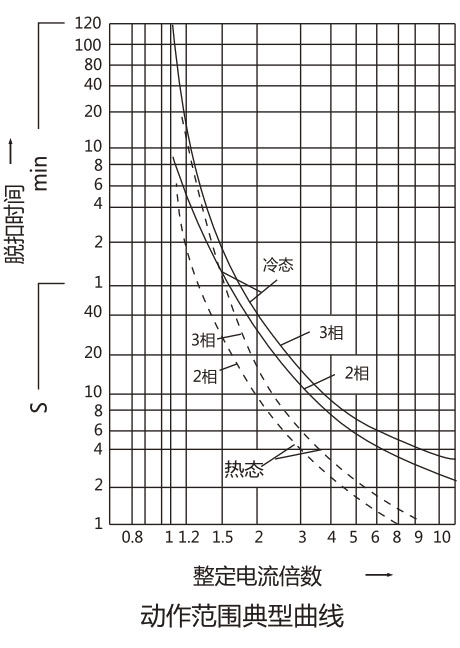

熱繼電器的動作范圍典型曲線

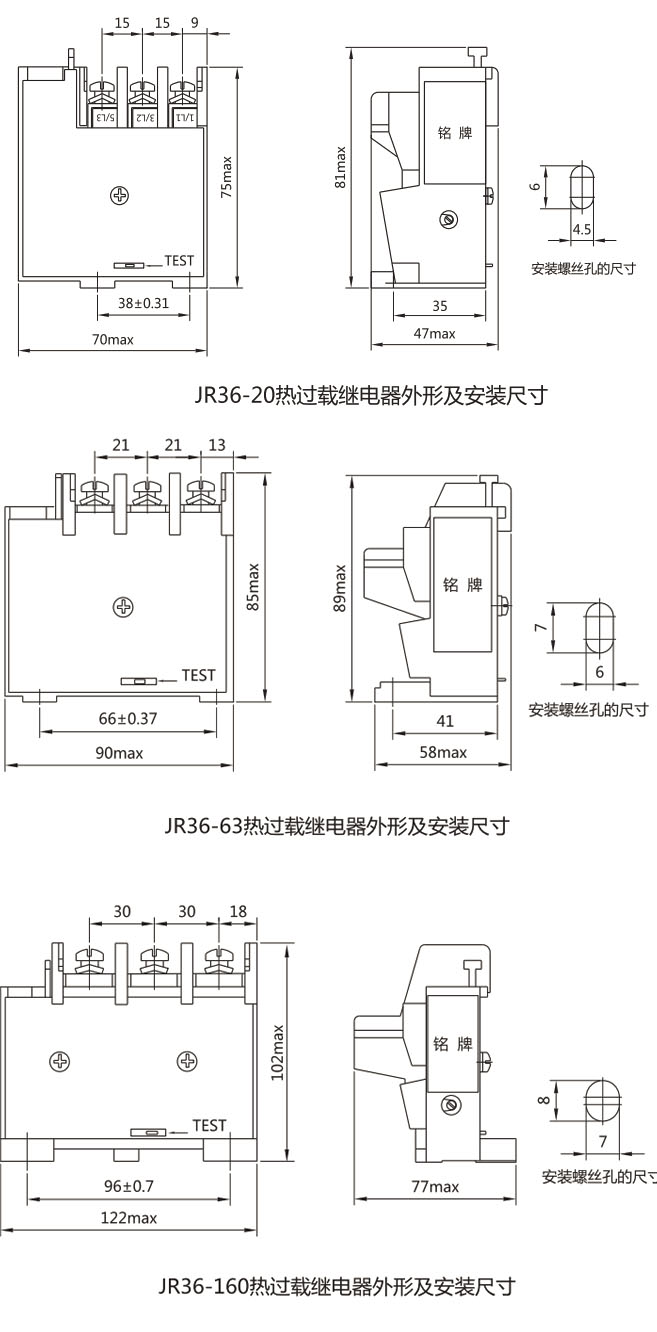

六，外形及安裝尺寸
關鍵詞：上海人民電器開關廠,JR36-20,JR36-63,JR36-160,JR36熱過載繼電器
七，訂貨須知
客戶在訂購熱繼電器時，必須寫明：產品型號、規格、整定電流范圍及訂貨數量。
例：訂購JR36-20,6.8~11A,200只。
