JZC1中間繼電器
一，JZC1中間繼電器介紹
JZC1系列接觸器式繼電器是一種中間繼電器(以下簡稱繼電器),適用于控制交流50Hz或60Hz,額定工作電壓至660V及直流額定電壓至220V的控制電路中,作控制各種線圏,以及信號放大或?qū)⑿盘?hào)傳遞給有關控制器元之用。
繼電器按GB14048.5設計,制造與檢查。

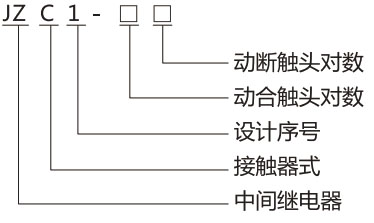

二，JZC1 型號及含義
常規型號：JZC1-22,JZC1-31,JZC1-44,JZC1-80
三，JZC1 正常安裝與使用條件
● 周?chē)諝鉁囟壬舷拗担?/strong>不超過+40℃,且24h內的平均溫度值不超過+35℃;下限不低于-5℃；● 海拔不超過200Om;
● 大氣條件
最高溫度為+40℃時,空氣的相對濕度不超過50%;在較低的溫度下可以允許有較高的相對濕度,例如20℃時達90%。對由于溫度變化偶爾產生的凝露應采取特殊措施；
● 污染等級: 繼電器污染等級3；
● 沖擊與振動: 產品應安裝和使用在無顯著搖動、沖擊和振動的地方；
● 安裝位置: 安裝面對垂直面的傾斜不超過±5°；
● 安裝類別: 繼電器安裝使用類別Ⅲ。

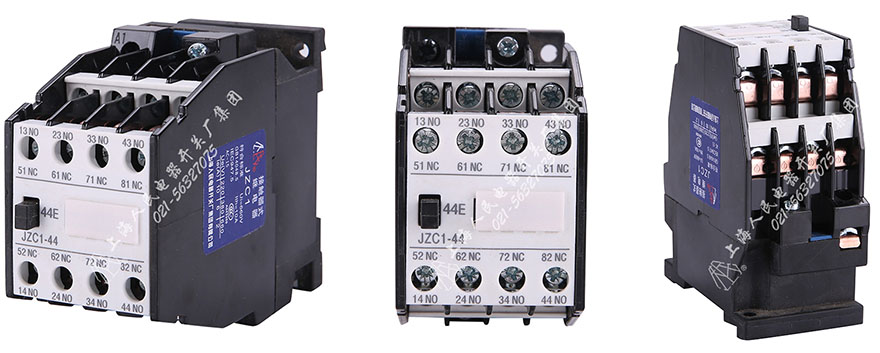

四，結構特點
繼電器采用E形鐵芯,雙斷點橋式觸頭系統和直動式運動結構,動作輕便靈活。売體由底座與上基組成,上基座分為單層和雙層,能方便地組成4對和8對觸點。売體顯著位置明確指示出繼電器的工作狀態,外売防護等級為IP20,具有防觸指功能,有效地防止人體直接觸繼電器的帶電部位。
五，JZC1技術參數

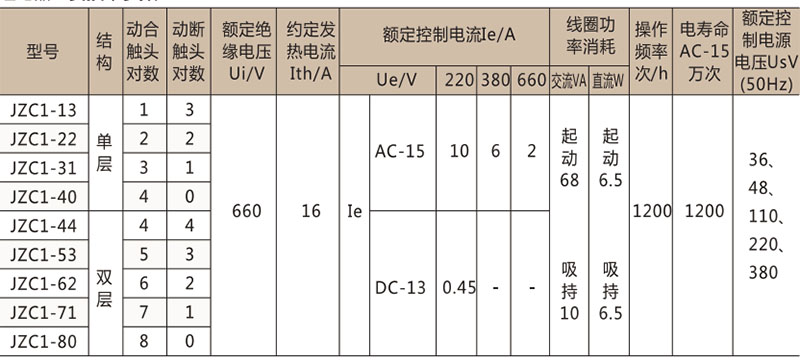

繼電器主要技術參數
繼電器的動作特性
斷路器在額定控制電源電壓（Us）的85%~110%范圍內任何值能可靠吸合，在20~75%范圍內可靠釋放。

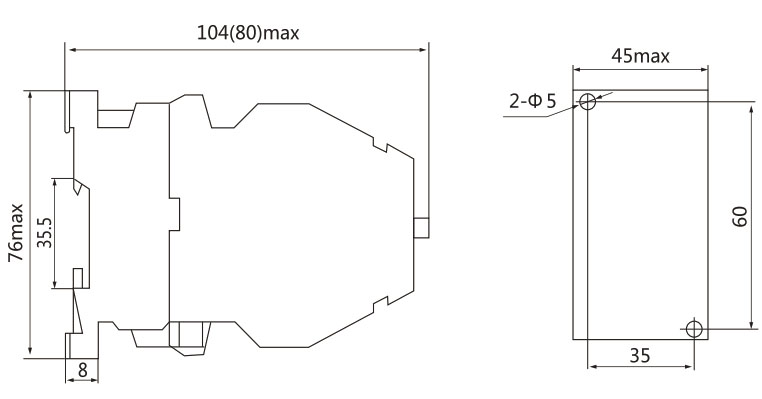

六，外形及安裝尺寸
外形及安裝尺寸見下圖(單位mm）
繼電器TH35-7.5導軌安裝或螺釘安裝。
關鍵詞：上海人民電器開關廠,JZC1-22,JZC1-31,JZC1-44,JZC1-80,JZC1中間繼電器
七，訂貨須知
訂購產品時請注明完整的型號、額定控制電源電壓,訂購數量。
例:JZC1-44、380V ?50只。
