JR28(LR2-D)系列熱過載繼電器
一，JR28(LR2-D)熱過載繼電器介紹
JR28(LR2)系列雙金屬片式熱過載繼電器(以下簡稱熱繼電器)主要用于交流50、60Hz，額定工作電壓660V及以下，額定電流0.10-140(A)電路中，作電路和電動機的過載、斷相、保護之用。
熱繼電器的結構和主要技術性能指標引進的LR2系列熱電器等同，可替代LR2系列熱繼電器。
熱繼電器具有斷相保護、溫度補償、整定電流調節、自動復位和手動復位任意選擇、動作指示信號、動合、動斷輔助觸頭絕緣分開、安裝面積小、安裝方式多樣等功能特點，具有測試按鈕和停止按鈕?？蛇M(jìn)行動作靈活性檢查。有防止手指觸電護罩，使有閉鎖裝置防止誤操作等。
熱繼電器按GB14048.4標準設計、生產和檢驗。

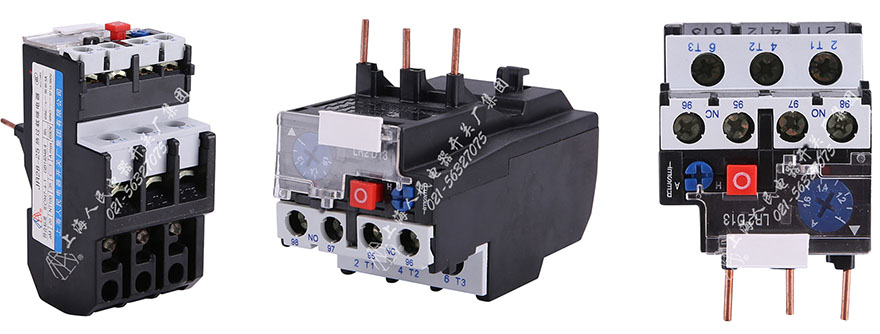

JR28(LR2-D)系列熱過載繼電器產品展示

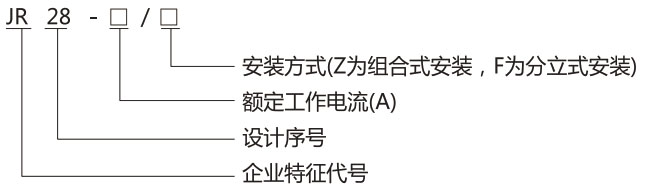

二，JR28(LR2-D)型號及含義
常規型號：JR28(LR2-D)-D13,JR28(LR2-D)-D23,JR28(LR2-D)-D33
三，JR28(LR2-D)正常安裝與使用條件
● 周圍空氣溫度
周圍空氣溫度不高于+40℃及不低于-5℃；且24小時平均值不超過+35℃；
● 海拔
安裝地點的海拔不超過2000m；
● 大氣條件
1.濕度
空氣相對濕度在+40℃時不大于50%，在較低的溫度下可以有較高的相對濕度；例如+20℃時，相對濕度可達到90%；對由于溫度變化偶爾產生的凝露應采取特殊的措施。
2.污染等級：3
● 安裝條件
1.安裝類別：Ⅲ
2.安裝位置
按正常位置安裝，安裝面與垂直面的傾斜度不超過±5°；且無顯著振動和沖擊。
● 熱繼電器的防護等級為IP2L0。
四，JR28(LR2-D)技術參數
熱繼電器的額定工作電流、整定電流調節范圍、適配交流接觸器型號及推薦熔斷器型號
1N0+1NC
輔助電路額定絕緣電壓Ui380V;額定頻率50、60Hz；使用類別、額定工作電壓、額定工作電流和額定發熱電流
熱繼電器在各項負載平衡時的動作特性
產品脫口級別：JR28-25、 JR28-36為10級，JR28-93、JR28-140為10級
熱繼電器在各項負載不平衡時的動作特性
熱繼電器時間—電流特性曲線
五，外形及安裝尺寸
熱繼電器外形及安裝尺寸
關鍵詞：上海人民電器開關廠,JR28(LR2-D)-D13,JR28(LR2-D)-D23,JR28(LR2-D)-D33,JR28(LR2-D)系列熱過載繼電器
七，訂貨須知
客戶在訂購熱繼電器時，必須寫明：產品型號、規格、整定電流范圍及訂貨數量。
例：訂購JR28-93，80-93A，100只。
