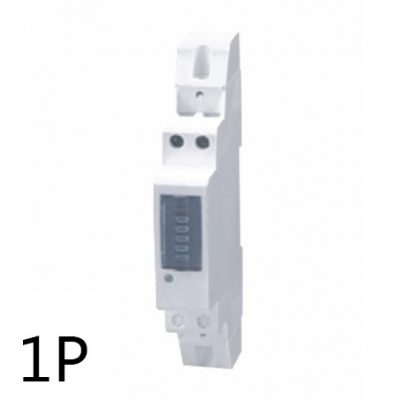

DDS5588U導軌式（1P）
單相電子式電能表
一，DDS5588U電子式電能表用途
DDS5588型DIN導軌式安裝單相電子式有功電能表系我公司采用微電子技術與專用大規模集成電路,應用數字采樣處理技術及SMT工藝等先進技術研制開發的擁有完全自主知識產權的極小體積的新型單相兩線有功電能表。該表已通過國際權威的KEMA實驗室的檢測,其性能完全符合IEC62052-11和IEC62053-21國際標準中1級單相有功電能表的相關技術要求,能直接精確地測量額定頻率為50Hz或60Hz單相交流電網中負荷的有功電能的消耗。該表由帶白色背光源的8位LCD顯示器顯示有功用電量,具有可靠性好、體積小、重量輕、外形美觀、安裝方便等特點

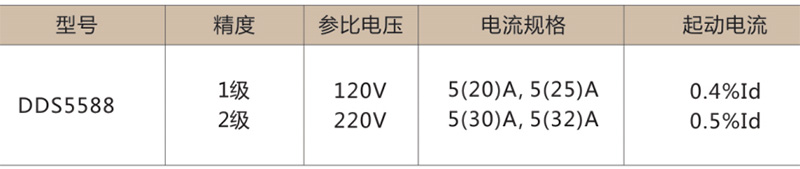

三，產品規格
三，主要技術參數
1.35 mm DIN標準導軌安裝,符合 DIN EN50022標準；
2.1極寬度(模數17.5mm),符合DIN43880標準；
3.標準配置6+1位(999999.1kwh)步進電機式脈沖計數器,可選擇5+1位(99999.1kWh)顯示；
4.標準配置無源電能脈沖輸出(有極性),可選擇無源遠動電能脈沖輸出(無極性),方便與各種AMR系統聯接；
5.雙色LED分別指示電源狀態(綠色)和電能脈沖信號(紅色)；
6.自動檢測負荷電流潮流方向,井指示(工作時僅紅色電能脈沖信號,無綠色電源狀態指示時代表電流溯流反方向)；
7.單方向測量單相兩線有功電能消耗,與負荷電流潮流方向無關,符合IEC62053-21標準；
8.直接接入式使用,有兩種接線方式可供選擇,標準配置S型接線；
9.延長型接線端子蓋,保護用電安全。

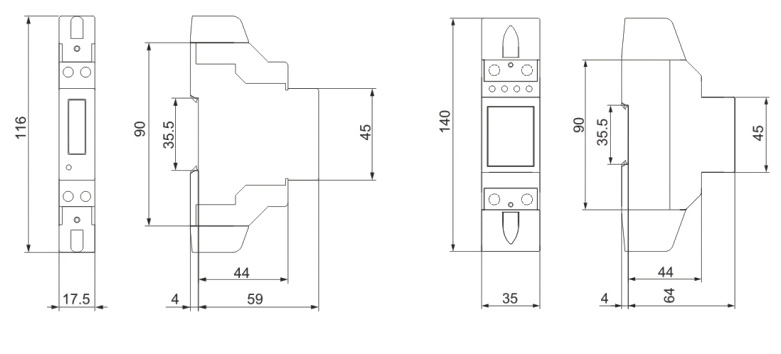

四，外形及安裝尺寸
