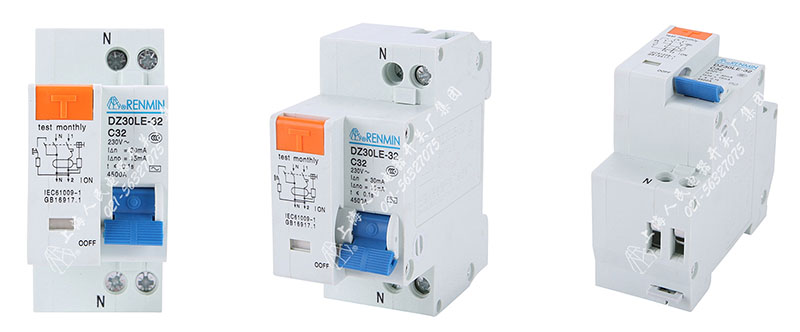

DZ30LE-32系列漏電斷路器
一，DZ30LE-32小型斷路器用途
DZ30LE-32漏電斷路器(以下簡稱斷路器),適用于交流50Hz或60Hz、額定工作電壓230V、額定電流32A電路中,額定短路分?jǐn)嗄芰Σ怀^(guò)4500A的保護配電線路中,作為線路不頻繁接通,分?jǐn)嗪娃D(zhuǎn)換之用,具有過載、短路和漏電(觸電)保護功能。

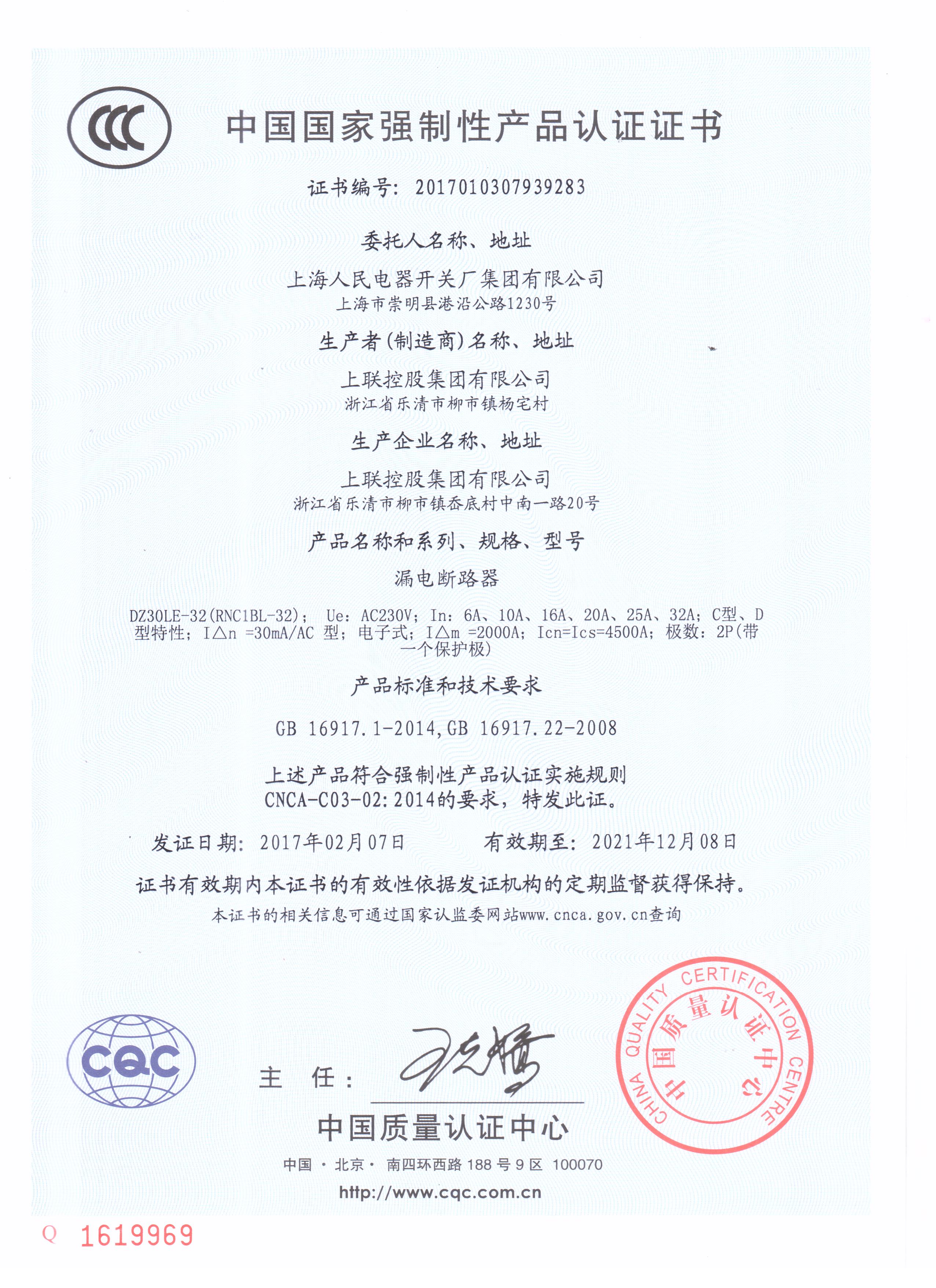

斷路器符合GB/T16917.1標準要求
二，正常工作和安裝條件
● 海拔高度：不超過2000米；
● 周?chē)諝鉁囟龋?/strong>不超過+40℃,不低于-5℃,且24小時內平均值不超過+35℃；
● 安裝地點的相對濕度：在最高溫度為+40℃時不超過50%,在較低溫度下允許有較高的相對濕度例如20℃時達90%,并考慮到因溫度變化發生在產品表面上的凝露；
● 安裝條件: 安裝在無沖擊振動及無雨雪侵襲的地方;在無爆炸危險的介質中,且介質中無足以腐蝕金屬和破壞絕緣的氣體與導電塵；
● 污染等級: 2；
● 安裝類別: Ⅲ；

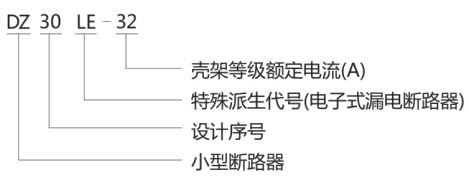

三，DZ30LE-32斷路器型號及含義
常規型號有：DZ30LE(DPN)-32/C32,DZ30LE(DPN)-32/C20,DZ30LE(DPN)-32/C16
四，主要技術參數和性能
● 斷路器極數為: 2P(1個保護極,N極可開閉)
● 斷路器的瞬時脫扣型式為: C型
● 斷路器的額定電流為: 6A、10A、16A、20A、25A、32A；
● 斷路器的額定剩余動作電流: 30mA
● 斷路器的額定工作電壓為 :230V

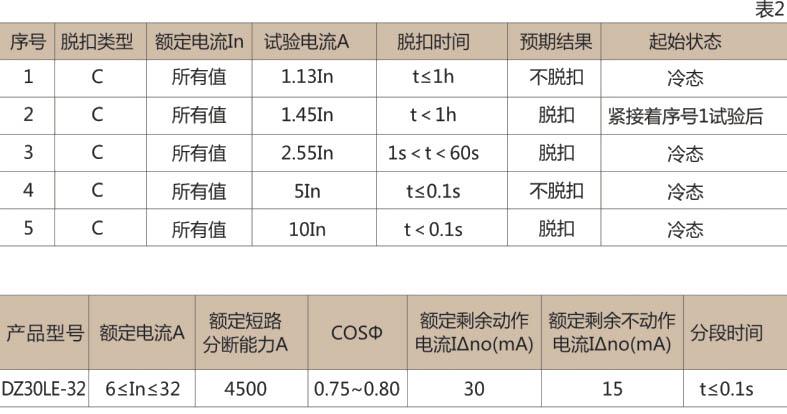

● 過電流脫扣特性：斷路器在正常安裝條件和基準環境下(30-35)℃下,過電流脫扣特性符合表2的規定。

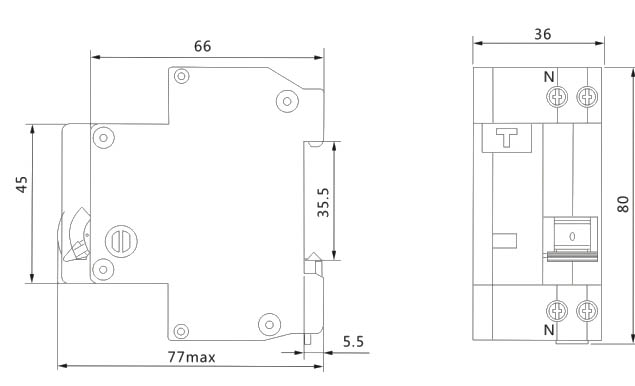

五，外形尺寸與安裝尺寸
六，訂貨須知
用戶訂戶時必須說明：
● 產品型號和規格；
● 額定電流；
● 訂貨數量；
例：訂購DZ30LE-32漏電斷路器，額定電流32A，數量1000臺?？蓪?xiě)為：DZ30LE-32,32A,1000臺。
