CXM1L系列漏電斷路器
一，產品用途及適用范圍
CXM1L系列剩余電流動作斷路器（以下簡稱斷路器），主要適用于交流50Hz，額定工作電壓為400V，額定電流至800A的配電網絡中，用來對人提供間接接觸保護，也可用來防止因設備絕緣損壞，產生接地故障電流而引起的火災危險，并可用來分配電能和保護線路及電源設備的過載和短路，還可作為線路的不頻繁轉換和電動機不頻繁啟動之用。
本斷路器適用于隔離，符號表示為
本產品符合GB/T14048.2-2008《低壓開關設備和控制設備第2部分：斷路器》標準。

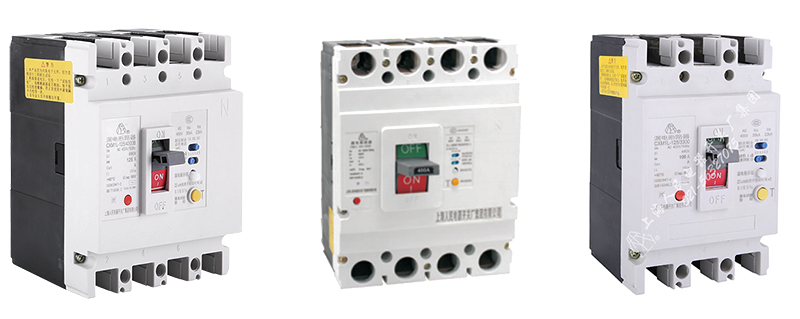

二，CXM1L塑料外殼式斷路器展示
三，正常使用、安裝和運輸?shù)臈l件
正常使用條件
●周圍空氣溫度不超過+40℃，且其24H內的平均值不超過+35℃，下限不低于-5℃。
注：在周圍空氣溫度高于+40℃或低于-5℃的條件下使用的斷路器應與制造廠協商。
●安裝地點的海拔不超過2000m。
●大氣的相對濕度在周圍最高溫度的+40℃時不超過50%。在較低溫度下可以允許有較高的相對濕度，例如+20℃時高達90%。對由于溫度變化偶爾產生在產品上的凝露應采取特殊的措施；
●污染等級3；
●在無爆炸危險的介質中，且介質無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方。
正常安裝條件
● 安裝在無沖擊振動及無雨雪侵襲的地方，安裝板與各方向傾斜度不超過5°；
● 斷路器主電路的安裝類別為Ⅲ，不接至主電路的輔助電路和控制電路安裝類別為Ⅱ；
● 斷路器安裝場所附近的外磁場，在任何方向不應超過5倍的地球磁場；
● 斷路器安裝電磁環境為環境B。
四，斷路器型號分類

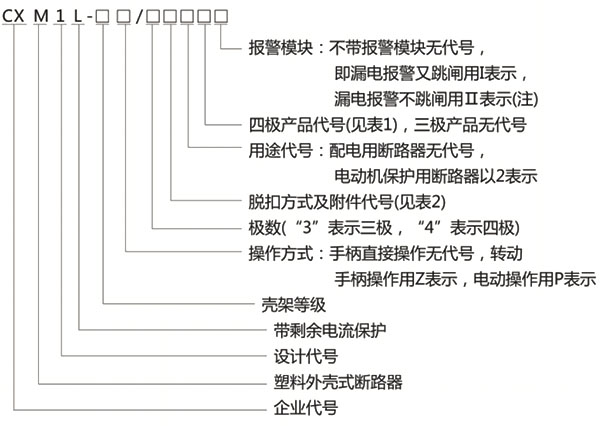

● 型號及其含義如下
上海人民電器開關廠常規型號有：CXM1L-125,CXM1L-250,CXM1L-400,CXM1L-630
備注：

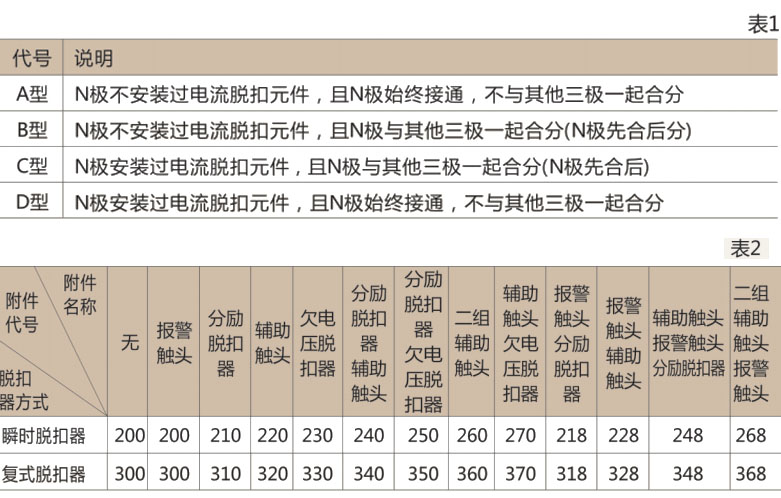

①只有4極產品B型和C型才有240、250、218、248、和340、350、318、348規格附件代號；
②只有CXM1L-400和630殼架4極產品B型和C型才有260、270、268和360、370、368規格附件代號。
斷路器的分類
●按產品級數分為二極、三極與四極，其中二極產品僅提供CXM1L-125/2300一種規格。
●按接線方式分為板前接線、板后接線、插入式三種；
●按用途分為配電用和電動機保護用；
●按過電流脫扣器型式分熱動—電磁（復式）型、電磁（瞬時）型兩種；
●按剩余電流分段時間分為非延時型和延時性兩種；
●按操作方式分為：手柄直接操作、電動機操作（用P表示）、旋轉手柄操作（開關柜用，用Z表示）。
五，主要技術參數
● 本系列斷路器Ui為690V,Uimp為8kV。其主要技術參數見表3

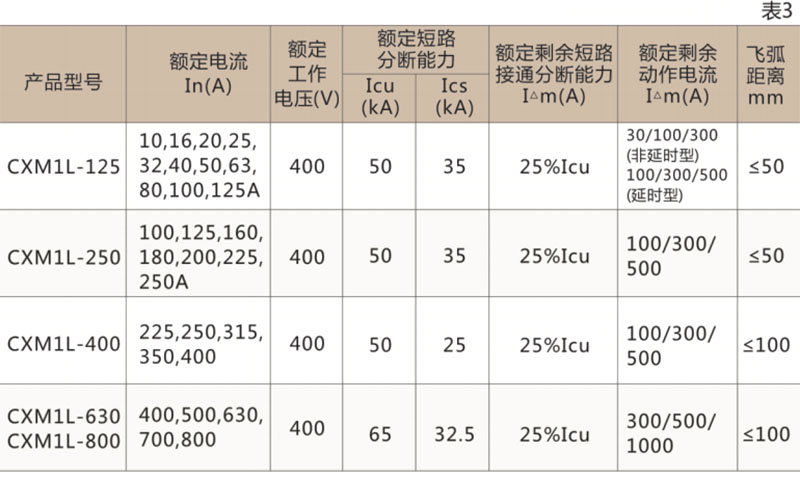

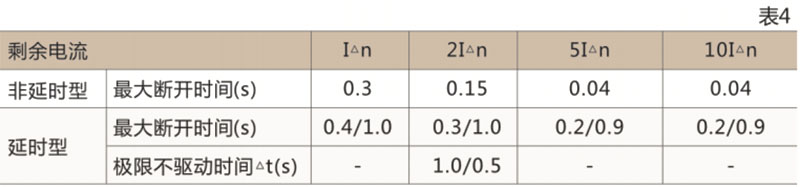

● 斷路器的剩余電流動作保護時間件表4

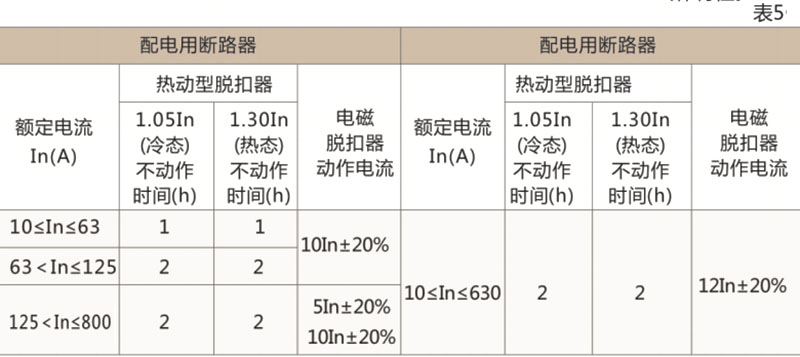

● 過電流脫扣器具有反時限特性的熱動型長延時脫扣器及瞬時動作的電脫扣器組成，氣動作特性。
● 附屬裝置的技術數據

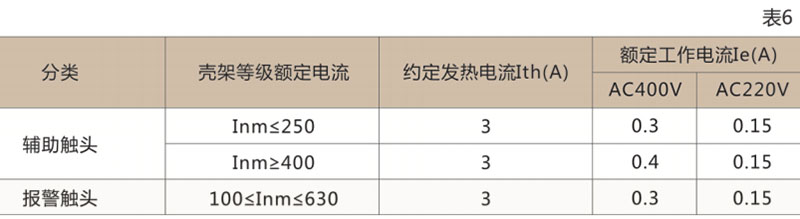

1，輔助觸頭的報警觸頭的額定值見表6

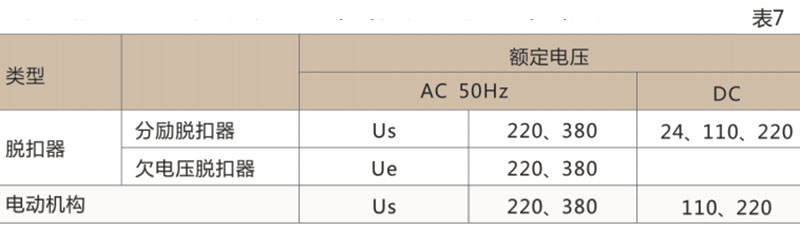

2，控制電路脫扣器及電動機的額定控制電源電壓（Us）和額定工作電壓（Ue）見表7
分勵脫扣器的外加電壓介于額定控制電源電壓70%~110%之間時，能可靠分段斷路器，
當電源電壓下降到欠電壓脫扣器額定工作電壓的70%~35%范圍之內，欠電壓脫扣器能可靠地分段斷路器；當電源電壓低于欠電壓脫扣器額定工作電壓的35%時，欠電壓脫扣器能防止斷路器閉合；當電源電壓高于欠電壓脫扣器額定工作電壓的85%時，欠電壓脫扣器能保證斷路器可靠閉合。
警告：欠電壓脫扣器必須先通電，斷路器才能再扣及合閘，否則將損壞斷路器
電動操作機構在額定頻率下，電源電壓在85%~110%之間時，能可靠閉合斷路器。
● 漏電報警模塊
規格：P5-P6端輸入電源為AC50Hz、230V或400V。
P1-P2、P3-P4端觸頭容量為AC230V 5A。
注意：1、方式Ⅱ是滿足特殊場合需要，用戶在采用此功能保護電器時應慎重考慮。
2、帶漏電報警模塊的斷路器，當發生漏電報警后，必須對模塊上的復位按鈕進行復位，斷路器漏電保護模塊才能正常工作。
六，主要技術參數

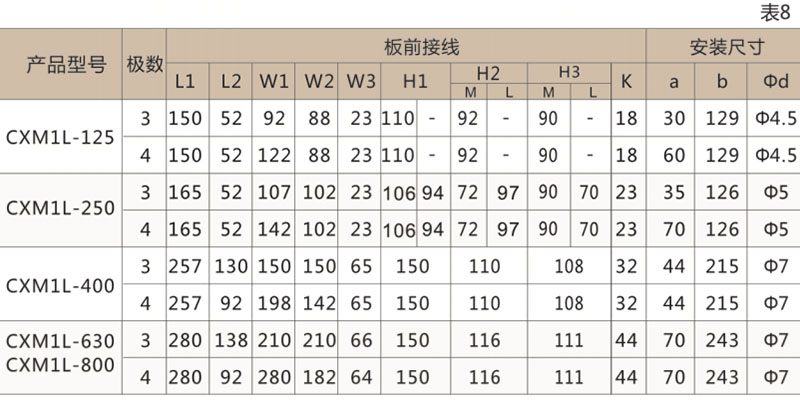

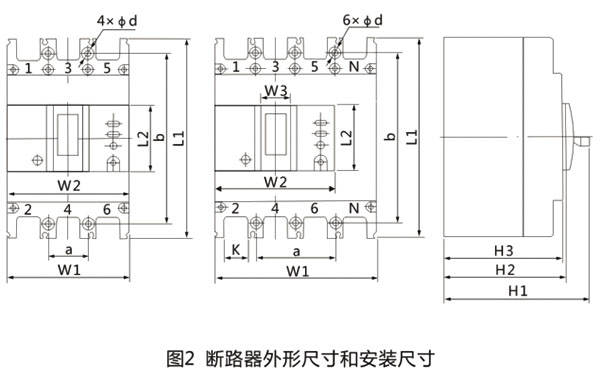

● 斷路器的外形尺寸及安裝尺寸見圖2和表8
關鍵詞：上海人民電器開關廠,CXM1L-125,CXM1L-250,CXM1L-400,CXM1L-630,CXM1L塑殼漏電斷路器
七，訂貨須知
訂貨時必須寫明：產品名稱、型號、規格、極數、脫口方式及名稱、保護特性、額定電流、額定剩余動作電流，訂貨數量。
例如：訂CXM1L-250,四極B型配電保護用斷路器，復式脫扣器，額定電流225A，額定剩余電流100mA,共100臺。
應寫為：CXM1L-250/4300B 225A 100mA 100臺。
用戶對斷路器如有特殊要求須與技術部門協商確認后方可簽訂合同。
