CJX1交流接觸器
一，CJX1交流接觸器用途
CJX1系列交流接觸器（以下簡稱接觸器）主要用于交流50（或60）Hz，額定工作電壓到660V，在AC-3使用類別下，額定工作電壓為380V額定工作電流至400A的電路中，供遠距離接通和分?jǐn)嚯娐罚⒖膳cJRS2（3UA5）相應型號熱繼電器組成電磁起動器，以保護可能發生的操作過負荷的電路。

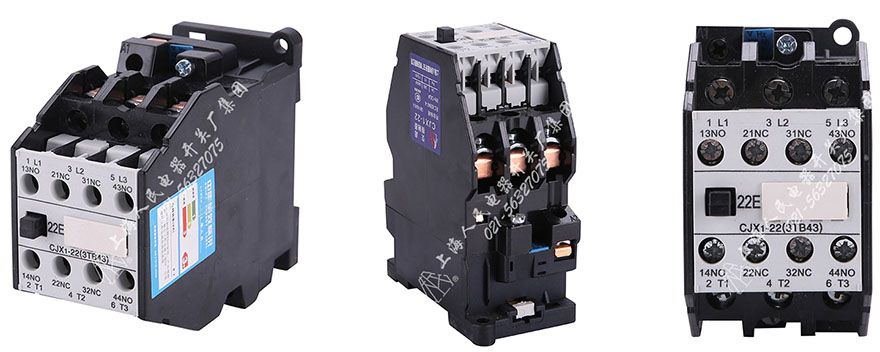

二，CJX1交流接觸器產品展示

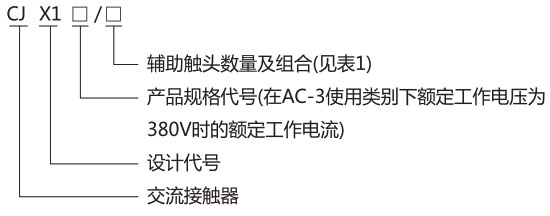

三，CJX1交流接觸器型號及含義
常規型號：CJX1-9/22,CJX1-12/22,CJX1-16/22,CJX1-22/22
四，正常工作條件和安裝條件
海拔不超過2000m；
周圍空氣溫度為-5℃~+40℃，24h內平均值不超過+35℃；
最高溫度為+40℃時，空氣的相對濕度不超過50%；在較低的溫度下允許有較高的相對濕度，例如+20℃時不大于90%，對由于溫度變化偶爾產生的凝露應采取特殊的措施。
污染等級：3級；
安裝類別：安裝類別為Ⅲ；
安裝條件：安裝面與垂直面的傾斜度不大于±5°；
安裝在無顯著搖動和沖擊振動的地方。
五，主要技術參數

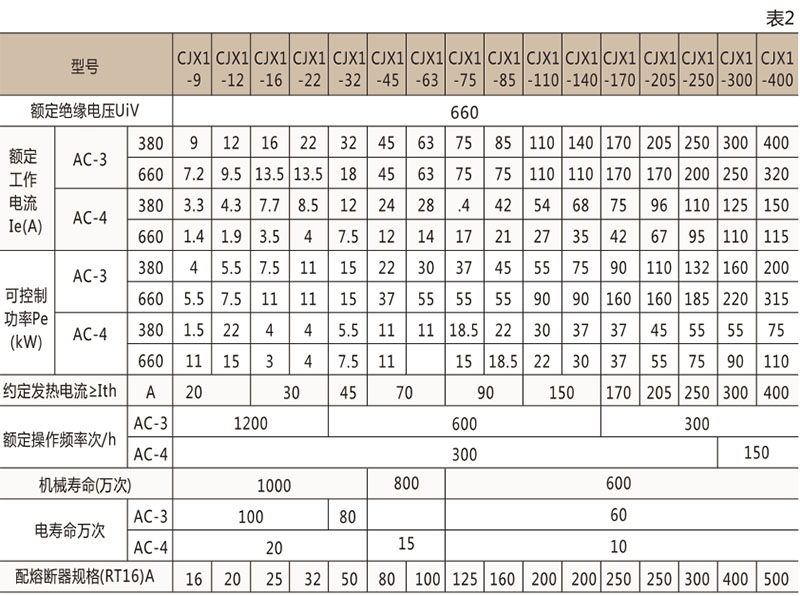

主要技術參數件表2
接觸器額定控制電源電壓Us為交流50/60Hz：36/42、48/58、110/132、127/152、220/264、380/456（V）。
接觸器線圈在額定控制電源電壓的85%~110%能可靠吸持，在額定控制電源電壓的20%~75%內能可靠釋放。
輔助電路的額定絕緣電壓（Ui）為660V，約定發熱電流（Ith）為10A，

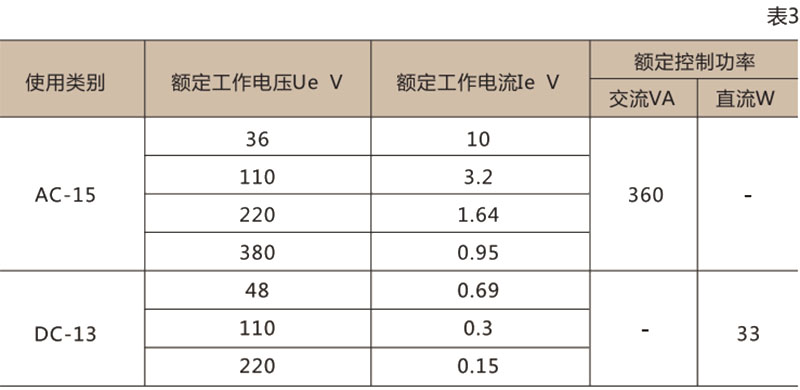

其他參數見表3。
六，外形及安裝尺寸

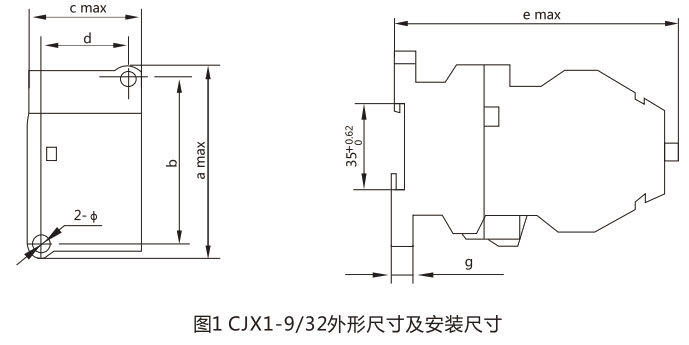

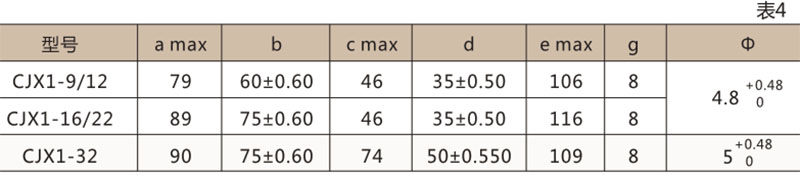

CJX1-9~32的外形及安裝尺寸見圖1及表4

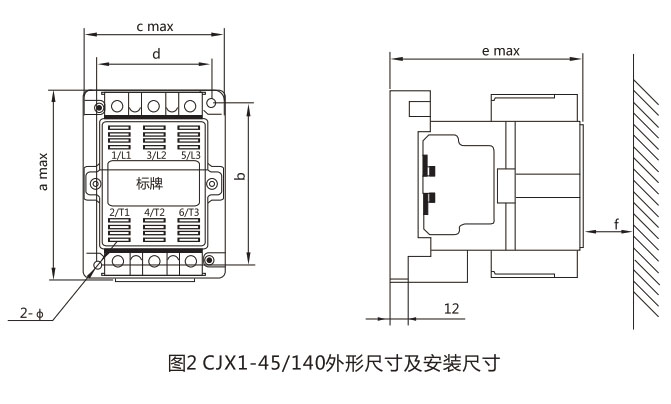

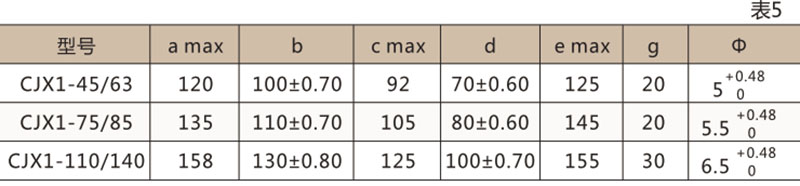

CJX1-45~140的外形及安裝尺寸見圖2及表5

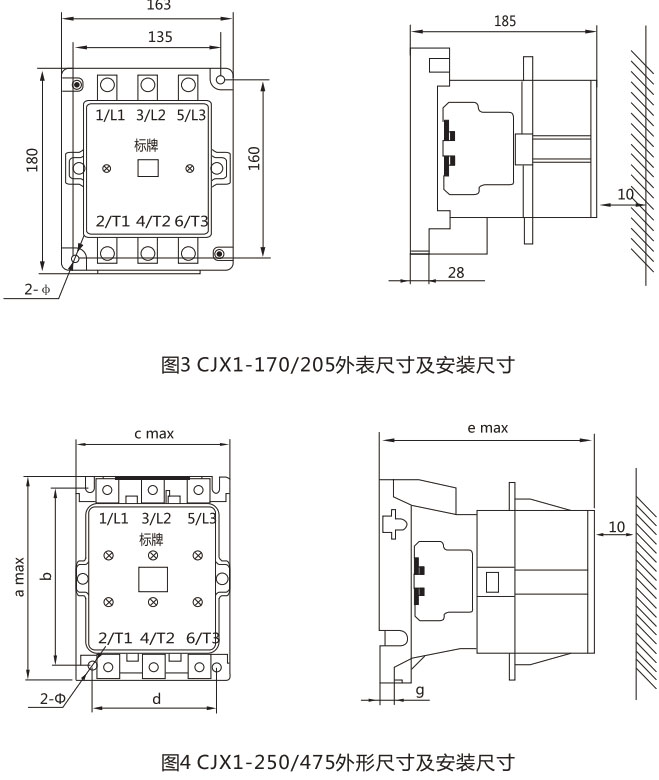

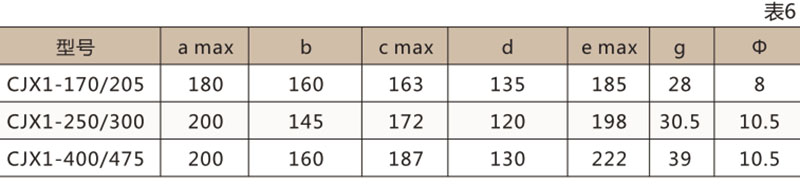

CJX1-170~475的外形及安裝尺寸
七，訂貨須知
客戶在訂購產品時必須注明完整的產品型號、額定控制電源電壓及頻率、訂貨數量。
例：訂購CJX1-250/22、380V、50Hz、5臺。
