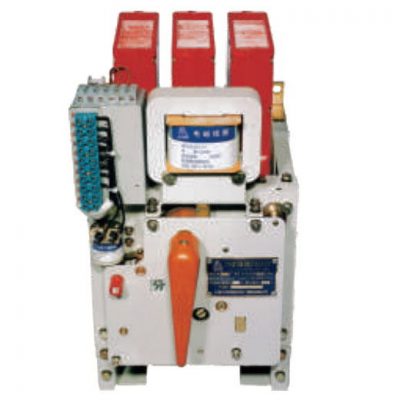

DW15-630 萬能式斷路器
一，DW15-630萬能式斷路器用途及范圍
DW15-630萬能式斷路器（以下簡稱斷路器）及DWX15-630萬能式限流斷路器（以下簡稱限流斷路器）主要用于交流50Hz，額定電流至630A，額定工作電壓380V的配電網絡中，用來分配電能和保護線路及電源設備的過載、欠電壓、短路，也可用來保護電動機的過載、欠電壓和短路或用于660V的配電網絡中，用作上述保護。此外斷路器還可以用于1140V的配電網絡，作上述保護。
斷路器（限流斷路器）除固定式結構外，還具有抽屜式結構，在正常條件下可作為線路的不頻繁轉換和電動機的不頻繁起動之用。由于斷路器具有二段或三段保護特性，可以對電網作選擇性保護。抽屜式斷路器（抽屜式限流斷路器）在主回路和二次回路中均采用了插入式結構，省略了固定式所必須的隔離器，做到一機二用，提高了使用的經濟性，同時給操作與維護帶來了很大的方便，増加了安全性、可靠性。特別是本抽屜座的主回路觸刀座，可與NT3型熔斷器觸刀座通用，這樣在應急狀態下可直接插入熔斷器供電。
限流斷路器由于具有限流特性，特別適用于可能岀現大短路電流的網絡。斷路器按GBI4048.2設計，制造與檢驗。

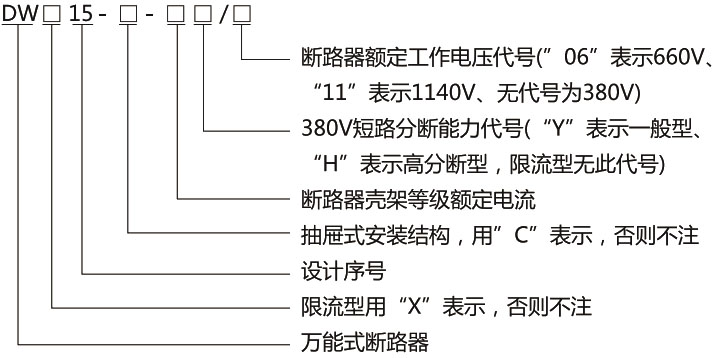

二，DW15-630 斷路器型號及含義
型號有：DW15-630,DW15-1600,DW15-2500,DW15-4000
二，正常工作條件
● 周圍空氣溫度: 為-5℃、+40℃，且24h內的平均值不超過+35℃。
● 安裝地點的海拔: 高度不超過2000m。
● 大氣相對濕度: 在周圍空氣為+40℃時不超過50％，，在較低溫度下可以有較高的相對濕度；最濕月的月平均最大相對濕度為90％同時該月的月平均最低溫度為+25℃并考慮到因溫度變化發生在產品表面上的凝露。
● 污染等級: 3級。
● 安裝類別:（過電壓類別）
額定工作電壓1140V的斷路器用于安裝類別III，
額定工作電壓660V及以下斷路器（限流斷路器）用于安裝類別IV
輔助電路的安裝類別除了欠壓脫扣器線圈，電源變壓器初級線圈與斷路器相同外，
其余均為安裝類別Ill。
三，技術數據及性能

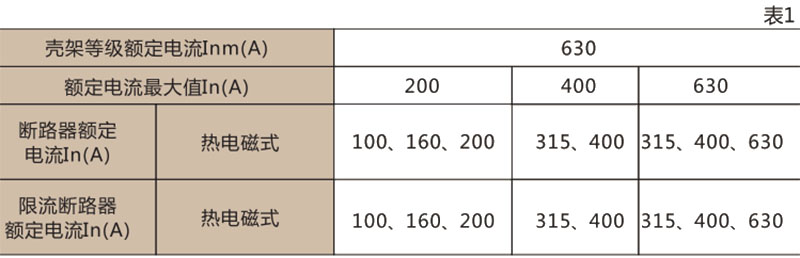

● 斷路器及限流斷路器的額定電流見表1

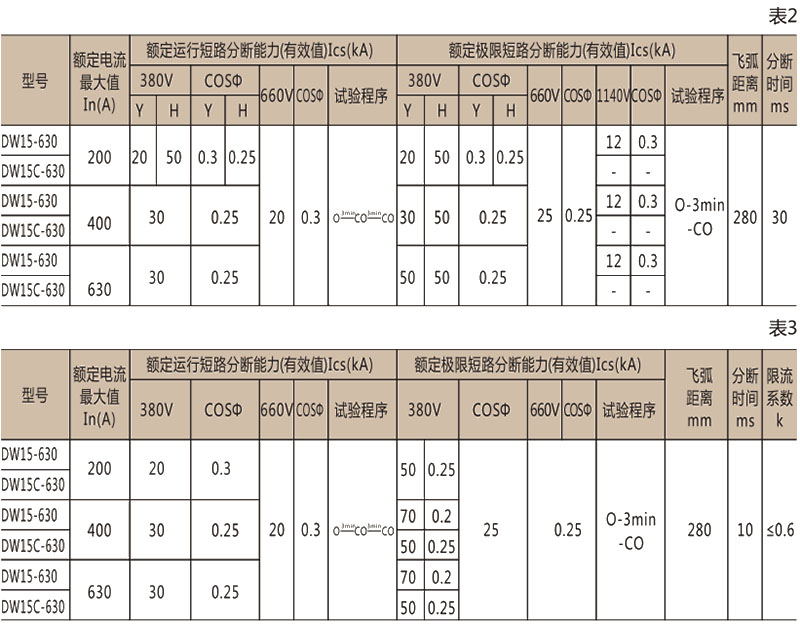

● 斷路器及限流斷路器的額定短路分段能力（接線方式為上進線）和飛弧距離見下表
注：
1，限流系數K≤實際分斷電流（峰值）/預期短路電流（峰值）
2，限流斷路器斥開電流不小于額定電流的30倍。
3，固定式安裝限流斷路器380V時，一次極限通斷能力為100kA。

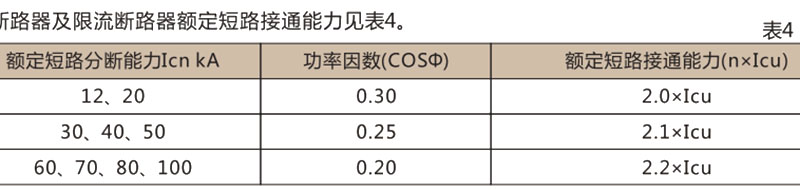

● 斷路器及限流斷路器額定短路接通能力

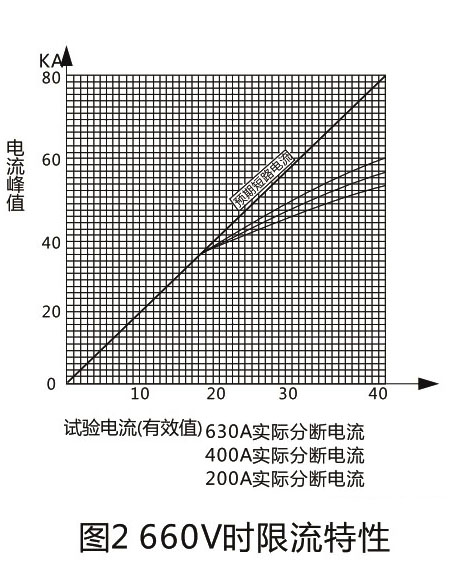

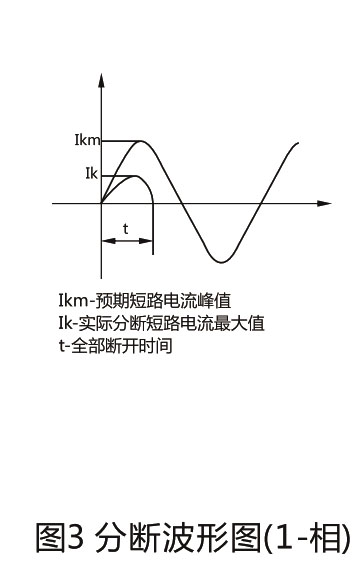

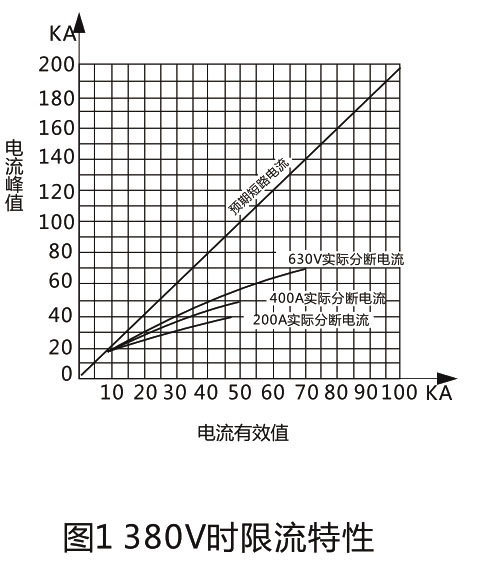

● 限流斷路器的限流特性，分段波形

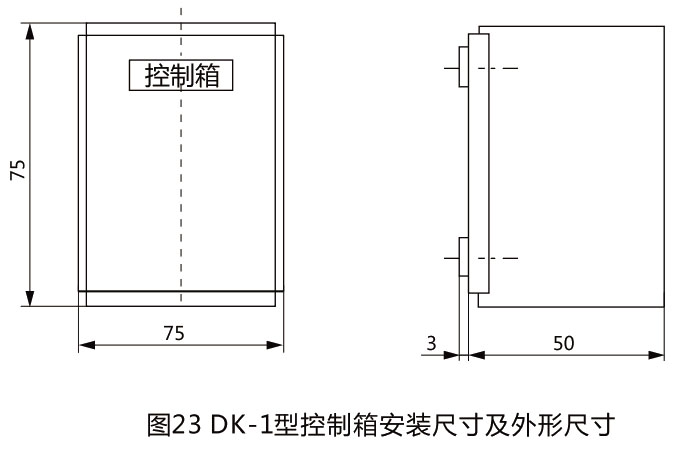

四，安裝尺寸及外形尺寸

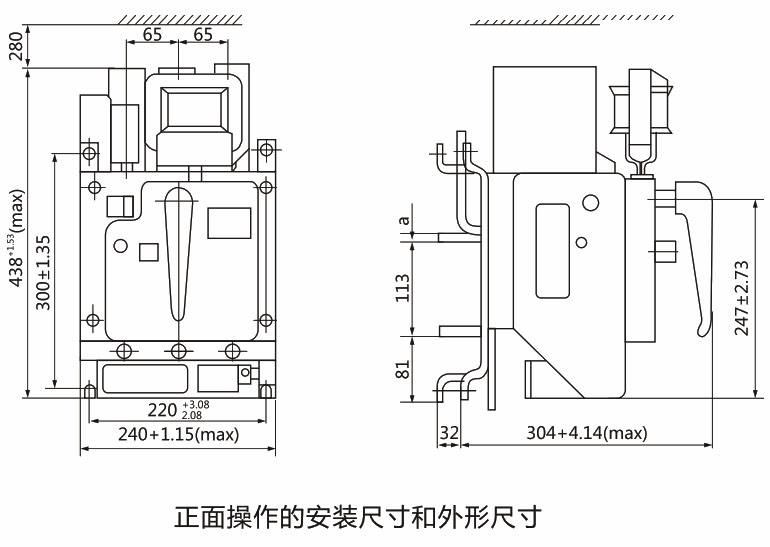

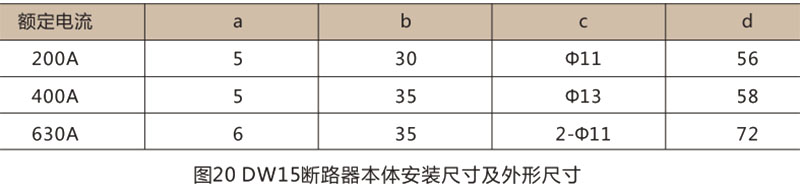

● 斷路器本體安裝尺寸及外形尺寸

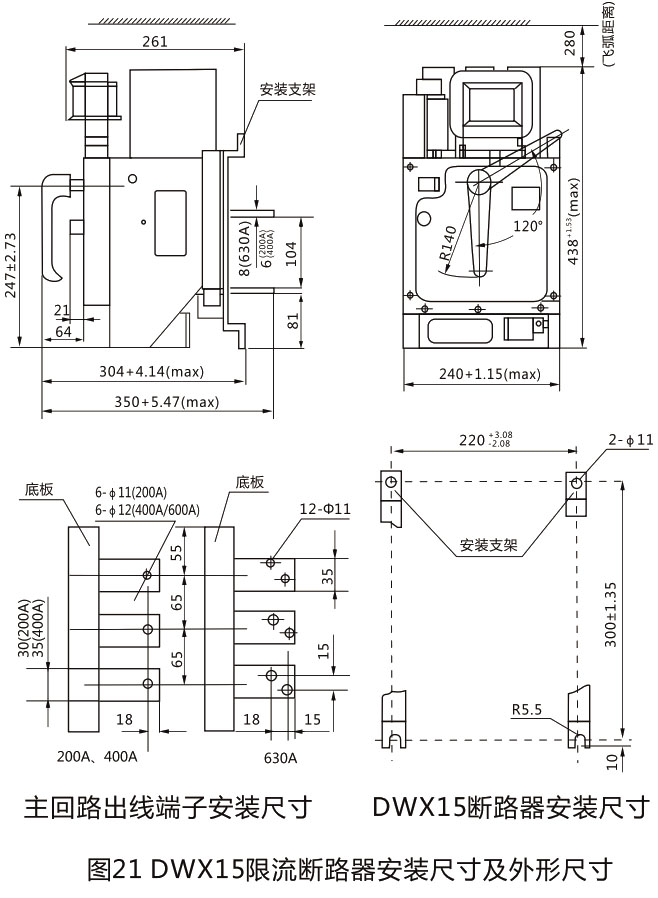

● 限流斷路器本體安裝尺寸及外形尺寸

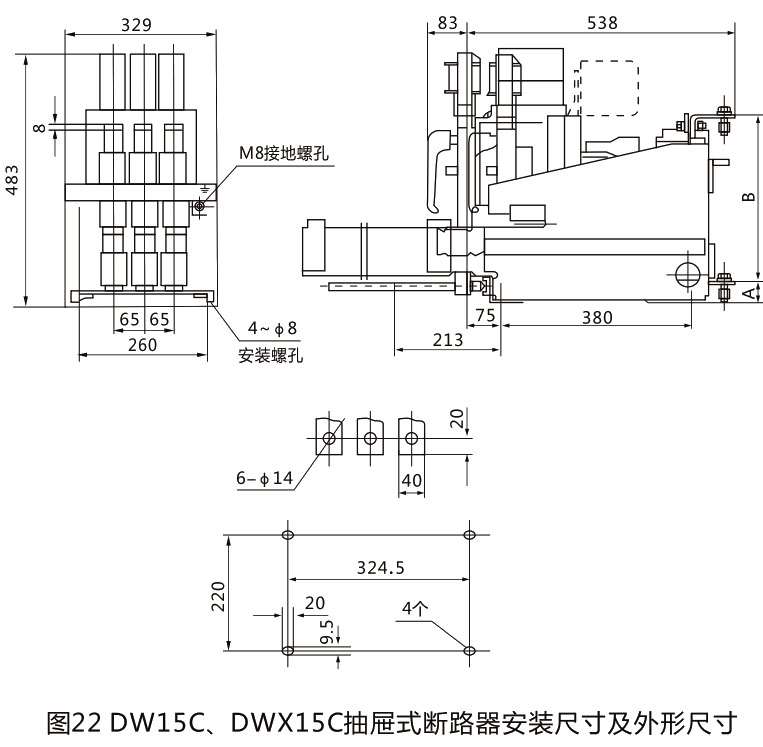

●? DW15C抽屜式斷路器、DWX15C抽屜式限流斷路器安裝尺寸及外形尺寸
五，DW15-630分類
● 按使用類別分．
A類（非選擇型，具有過電流二段保護特性）
B類（選擇型，具有過電流三段保護特性）
注：限流斷路器及額定工作電壓660V及1140V的斷路器均為A類。
● 按用途分：
配電用，
保護電動機用。
● 按安裝方式分
固定式，
抽屜式。
● 按傳動裝置分
手柄直接傳動（正面中央手柄直接傳動和側面手柄直接傳動，1140V只供側面，抽屜式不具備側面手
柄直接傳動），
電磁鐵傳動（兼手柄傳動），
電動機傳動。
● 按脫扣器種類分
具有過電流脫扣器和分勵脫扣器·
具有過電流脫扣器，欠電壓（瞬時或延時）脫扣器，
具有過電流脫扣器，欠電壓（瞬時或延時）脫扣器和分勵脫扣器。
● 按過電流保護種類分·
短路瞬時動作（電磁式）
過載長延時及短路瞬時動作（熱一電磁式或電子式），
● 按欠電壓保護種類分
欠電壓瞬時動作，
欠電壓延時動作。
● 按過電流脫扣器形式分
電磁脫扣器；
熱一電磁式脫扣器，
● 按主回路進出線方式分：
板前進出線（垂直進出線），
板后進出線（水平進出線），
板前進線，板后出線陲直進線，水平出線），
板后進線，板前出線（水平進線，垂直出線）。
注：限流斷路器為板后進出線，DWI5C只具備板前進出線和板后進出線。
六，DW15-630 訂貨須知
訂貨時需指示
● 斷路器（限流斷路器）的型號，
● 主電路的額定電壓及額定電流，
● 過電流脫扣器的整定電流“對熱．電磁式斷路器或限流斷路器，出廠時一般整定為長延時1.0ln，瞬時101n
● 欠壓、分勵脫扣器及電磁鐵傳動的控制電源電壓，
● 用途：配電用或保護電動機用，
● 進出線方式：一般出廠時斷路器為板前進出線（垂直進出線），限流斷路器為板后進出線（水平進出線，
抽屜式斷路器或抽屜式限流斷路器為板后進出線（水平進出線））。
