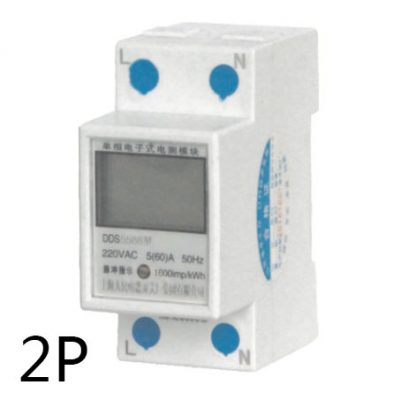

DDS5588導軌式(2P)單相電子式電能表
一，DDS5588U(2P)電子式電能表用途
DDSY5588U型導軌式單相電子式電能表, 微電子技術,以IC卡為購電媒介井輔以電費收繳微機管理自動化軟硬件技術,具有電能計量、電價管理、負荷控制、用電信息的收集等多種功能,同時實現先購電后用電的用電管理制度,實現電能商品化的智能化全電子式電能表。采用專用大規模集成電路,具有外圍元件少、結構簡單、可靠性高、功耗低、壽命長等特點,可用于計量額定頻率50Hz的單相交流有功電能。該產品各項性能指標符合GB/T17215.321-2008《1級和2級靜止式交流有功電度表》標準中對單相電子式電能表的全部技術要求

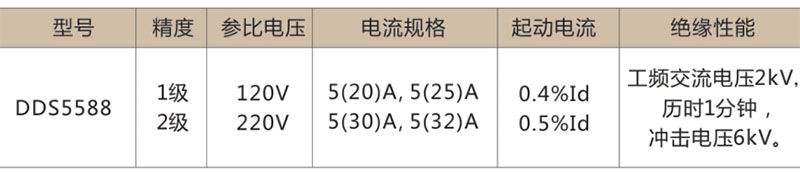

三，產品規格
三，主要技術參數
1.35 mm DIN標準導軌安裝,符合 DIN EN50022標準；
2. 2極寬度(模數17.5mm).符合DIN43880標準；
3. 標準配置6+1位(999999.1kWh)LED顯示,可選擇5+2位(99999.1kWh)顯示；
4. 標準配置無源電能脈沖輸出(有極性),可選擇無源遠動電能脈沖輸出(無極性),方便與各種AMR系統聯接；
5. 雙色LED分別指示電源狀態(綠色和電能脈沖信號紅色)；
6. 自動檢測負荷電流潮流方向,并指示江工作時僅紅色電能脈沖信號,無綠色電源狀態指示時代表電流潮流反方向)；
7. 單方向測量單相兩線有功電能消耗,與負荷電流潮流方向無關,符合IEC62053-21標準；
8. 直接接入式使用,有兩種接線方式可供選擇,標準配置S型接線；
9. 延長型接線端子蓋,保護用電安全。

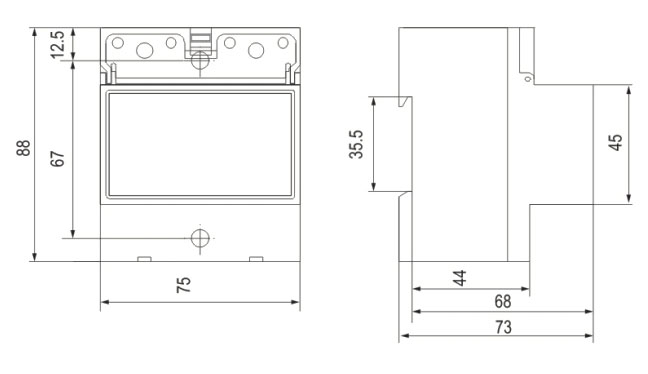

四，外形及安裝尺寸
